Рулон оцинкованной стали заправляется в профилегибочный станок с ЧПУ. Станок по файлу раскроя из проекта прокатывает профиль, пробивает отверстия и вырезы, режет деталь в размер и наносит маркировку. Детали собираются в пакеты по монтажным узлам и отгружаются с крепежом и схемой сборки.
Этап 1. Подготовка файла раскроя
После утверждения проекта КМ инженер строит 3D-модель каркаса в специализированной программе. Программа разбивает модель на отдельные детали и формирует файл для станка: длину каждой детали, положение отверстий, вырезов под коммуникации и насечек, а также текст маркировки.
Этап 2. Прокатка и перфорация
Рулон оцинкованной стали шириной 150-400 мм устанавливается на разматыватель. Лента проходит через пробивной блок, где пуансоны делают отверстия под крепёж и вырезы, затем через клети профилегибочного стана, которые постепенно формируют С-образное сечение с отгибами. В конце линии гидравлические ножницы отрезают деталь точно в размер с точностью до 1 мм.
Этап 3. Маркировка
На каждую деталь станок наносит код: номер панели или фермы и позицию детали в ней. Те же коды стоят на монтажных схемах. Это главное отличие ЛСТК от "гаражного" металлокаркаса: бригаде не нужно ничего измерять и подрезать на объекте.
Этап 4. Комплектация и отгрузка

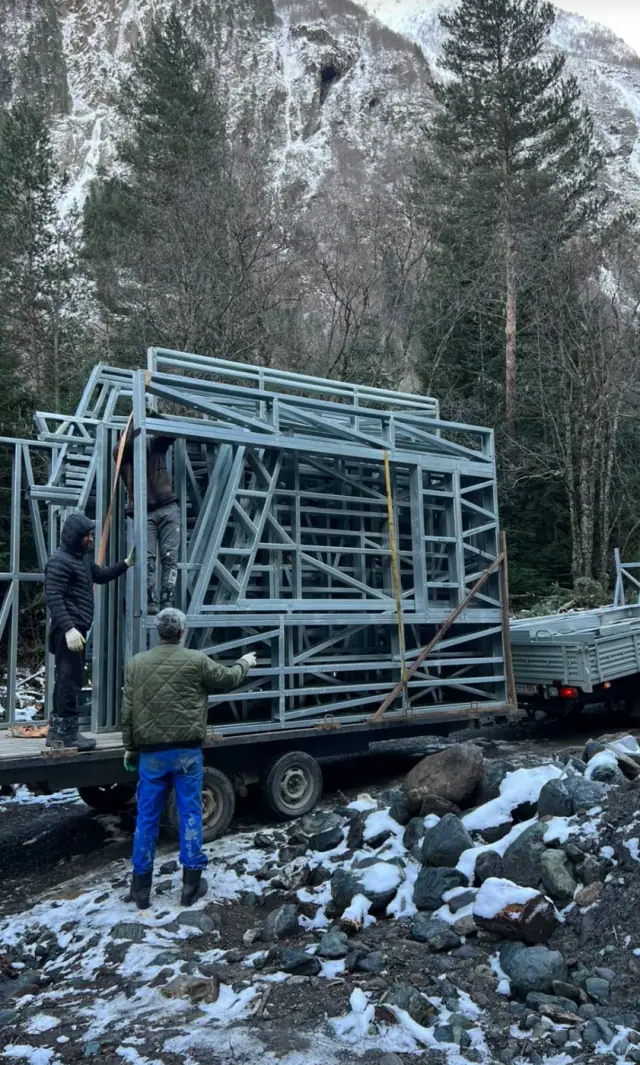

Детали собираются в пакеты по узлам: панели стен, фермы, прогоны. Комплект дополняется крепежом с запасом, анкерами, уплотнительной лентой и монтажными схемами. Для удалённых объектов возможна предварительная сборка ферм и панелей на производстве - тогда на площадку приезжают готовые плоские элементы.
| Показатель | Наше производство |
|---|---|
| Выпуск каркаса | около 1,5 т в рабочий день |
| Панели защитных модулей | до 300 панелей 2 x 6 м в сутки |
| Колонны и опоры | 6-8 тыс. погонных метров в сутки |
| Срок изготовления малого здания | от 7 рабочих дней |
| Доставка до 120 км | включена в цену |
Почему это выгодно заказчику
- Нет отходов: раскрой оптимизирован программой, обрезки минимальны.
- Нет ошибок: детали изготавливаются по цифровой модели.
- Предсказуемая цена: масса металла известна до начала производства.
- Быстрый монтаж: сборка по номерам в 2-3 раза быстрее, чем подгонка на месте.
