Профили ЛСТК соединяют без сварки: самосверлящими саморезами, болтами класса 8.8 и вытяжными заклёпками. Тип и количество крепежа задаёт расчёт узла. К фундаменту каркас крепят химическими или механическими анкерами через опорные пластины.
Почему без сварки
Сварка прожигает цинковое покрытие и создаёт зону, которая начнёт ржаветь первой. Кроме того, тонкий металл при сварке ведёт, и геометрия узла нарушается. Поэтому в ЛСТК все соединения механические: это быстрее, чище и сохраняет защиту от коррозии.
Виды крепежа
| Крепёж | Где применяется | Особенности |
|---|---|---|
| Саморез с буром 4,8-5,5 мм | стойки, фермы стоечной схемы, обшивка | быстрый монтаж шуруповёртом |
| Болт М12-М16 класса 8.8 | колонны и фермы рамной схемы | высокая несущая способность |
| Вытяжная заклёпка | узлы ферм, где важна жёсткость | не раскручивается от вибрации |
| Анкер химический или клиновой | крепление к бетону | расчёт на вырыв и сдвиг |
Как считается узел
Расчёт соединения на саморезах по СП 260 учитывает три вида отказа: срез самого самореза, смятие тонкого металла вокруг него и вырыв из нижнего листа. Для тонкого профиля чаще всего определяющим является смятие. Поэтому в узлах ферм ставят не один толстый саморез, а несколько обычных с правильным шагом и расстоянием от края.
Ключевые узлы здания
Опорный узел стены
Нижняя направляющая крепится к фундаменту анкерами с шагом 600-1200 мм и обязательно у каждого проёма. Под направляющую укладывают гидроизоляционную ленту, чтобы исключить контакт стали с влажным бетоном.
Опорный узел фермы
Ферма опирается на верхнюю направляющую стены через уголок или специальный кронштейн. Узел воспринимает вертикальную нагрузку и отсос ветра, поэтому одного самореза здесь недостаточно.

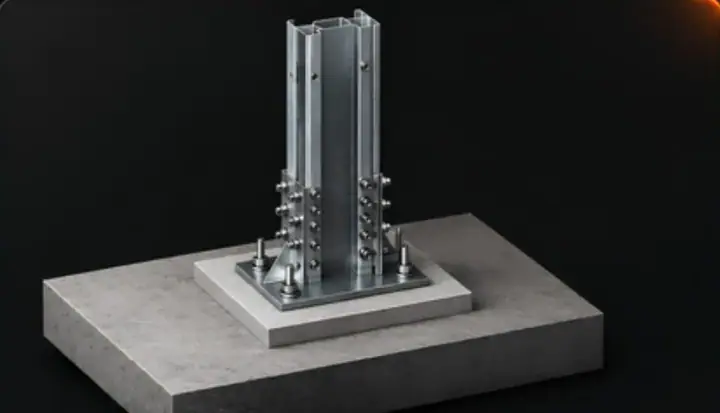

Узел колонны рамы
В рамной схеме колонна ставится на опорную плиту с анкерными болтами, которые замоноличиваются в фундамент или ставятся на химический анкер. Здесь важна точность разметки: допуски по положению болтов - несколько миллиметров.
Контроль на монтаже
- Саморезы закручиваются до прижатия шайбы, без перетяжки и срыва резьбы.
- Болты рамной схемы затягиваются с контролем момента.
- Количество крепежа в узле сверяется со схемой, пропуски недопустимы.
- Анкеры ставятся в очищенные отверстия, химический состав выдерживается положенное время.
