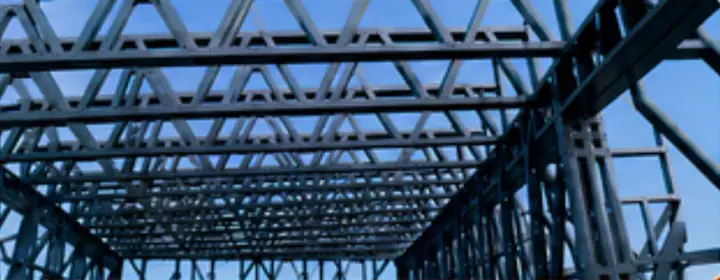

Производственные цеха из ЛСТК

Цеха с пролётом до 24 м, бытовые блоки, кран-балки.

Обзор Стоимость Проекты Окупаемость Документы

от 4 975 005 ₽каркасокомплект

от 14 днейизготовление

Кому подходит

Малые и средние производства
Агрохолдинги

Рассчитать в калькуляторе Окупаемость

Что важно знать

Рамная схема, усиленные колонны под подкрановые пути, двухэтажные бытовые блоки внутри цеха на отдельном каркасе.

Проектирование от технологии

Здание цеха проектируется под технологический процесс: расстановку станков, грузопотоки, места загрузки и отгрузки, вытяжку и подвесное оборудование. Мы начинаем с технологического задания: какое оборудование, его габариты и вес, нужна ли кран-балка, сколько ворот и какой высоты.

Типовые параметры

Параметр	Диапазон
Пролёт	12-24 м
Высота до низа ферм	5-10 м
Шаг рам	4,5-6 м
Ворота	4 x 4 м, 5 x 5 м
Кран-балка подвесная	до 3-5 т
Нагрузка на пол	от 2 т на кв. м

Кран-балки и оборудование

Подвесная кран-балка крепится к нижним поясам ферм, которые рассчитываются на её вес, груз и динамику торможения. Для опорных кранов большей грузоподъёмности выполняются отдельные колонны и подкрановые балки. Вытяжные зонты, воздуховоды и кабельные лотки также подвешиваются к каркасу - их вес закладывается в расчёт.

Бытовые и офисные блоки

Раздевалки, душевые, столовую и офис удобно разместить в двухэтажном блоке внутри цеха на отдельном каркасе ЛСТК. Такой блок не нагружает основной каркас и может быть смонтирован после запуска производства.

Полы и фундаменты

Пол цеха выполняется отдельно от фундаментов колонн: бетон 150-250 мм с армированием и упрочнённым верхним слоем. Под тяжёлые станки делаются собственные фундаменты, развязанные с полом.

Пожарная безопасность

Категория производства по взрывопожарной опасности определяет допустимую площадь пожарного отсека и требования к огнестойкости. Для большинства производств категорий В-Д здание из ЛСТК с минераловатными сэндвич-панелями проходит без дополнительной огнезащиты каркаса.
